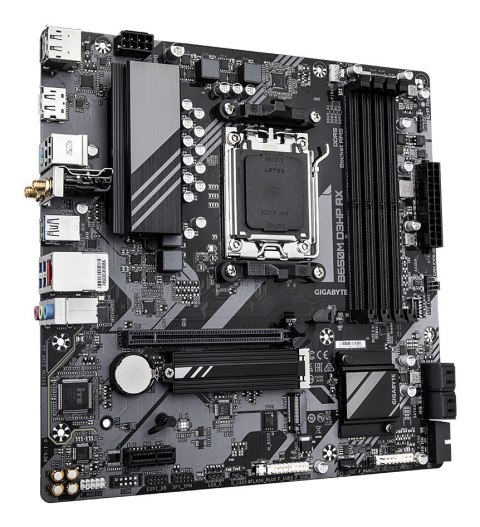

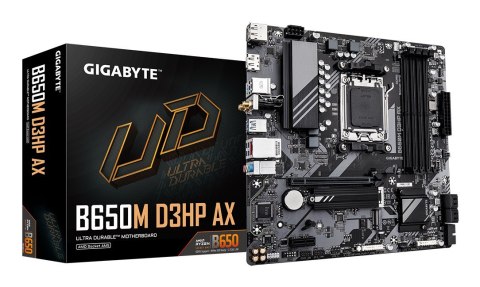

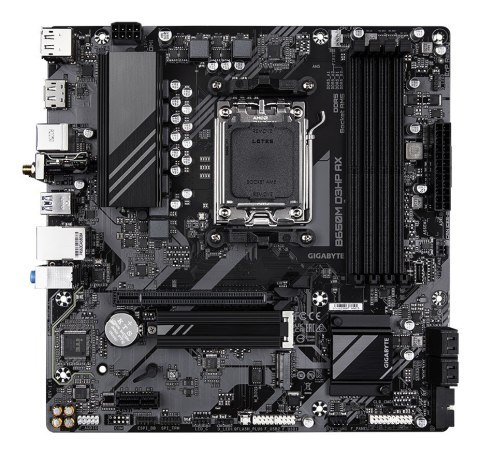

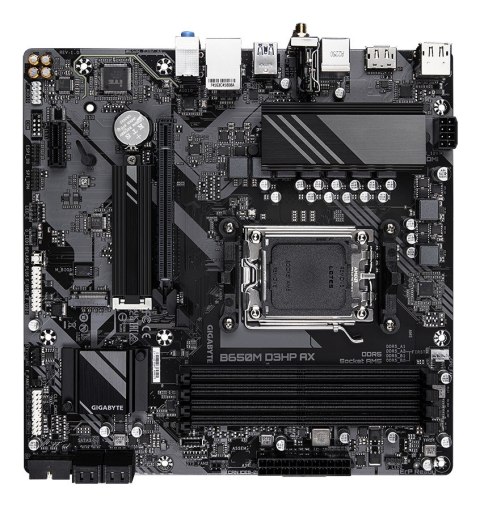

Symbol: B650M D3HP AX
Dostępność:
Brak towaru
0
szt.
Cena: 662.19
Cena: 662.19
| Specyfikacja | |
| Okres gwarancji | 3 lat(a) |
| Procesor | AMD Ryzen 7000 Series |
| Procesor | AMD Ryzen 8000 Series |
| Procesor | AMD Ryzen 9000 Series |
| Obsługiwane gniazda procesora | Gniazdo AM5 |
| Producent procesora | AMD |
| Gniazdo procesora | Gniazdo AM5 |
| Maksymalna rozdzielczość | 4096 x 2160 px |
| Obsługa przetwarzania równoległego | Nieobsługiwany |
| HDCP | Tak |
| Wersja DirectX | 12.0 |
| Ilość gniazd pamięci | 4 |
| Typ slotów pamięci | DIMM |
| Obsługa kanałów pamięci | Dwukanałowy |
| Obsługiwane rodzaje pamięci | DDR5-SDRAM |
| Obsługiwana prędkość zegara pamięci (maks.) | 8000 MHz |
| Kompatybilność ECC | Non-ECC |
| Maksymalna pamięć wewnętrzna na gniazdo | 64 GB |
| Obsługiwane prędkości zegara pamięci | 6600 |
| Obsługiwane prędkości zegara pamięci | 6800 |
| Obsługiwane prędkości zegara pamięci | 7600 |
| Obsługiwane prędkości zegara pamięci | 7800 |
| Obsługiwane prędkości zegara pamięci | 6000 MHz |
| Obsługiwane prędkości zegara pamięci | 7200 |
| Obsługiwane prędkości zegara pamięci | 8000 |
| Obsługiwane prędkości zegara pamięci | 5600 MHz |
| Obsługiwane prędkości zegara pamięci | 6400 MHz |
| Obsługiwane prędkości zegara pamięci | 4800 MHz |
| Obsługiwane prędkości zegara pamięci | 7000 MHz |
| Obsługiwane prędkości zegara pamięci | 6200 MHz |
| Obsługiwane prędkości zegara pamięci | 5200 MHz |
| Pamięć niebuforowana | Tak |
| Maksymalna pojemność pamięci | 256 GB |
| Rodzaj chłodzenia | Pasywne |
| Obsługiwane systemy operacyjne Windows | Windows 10 x64 |
| Obsługiwane systemy operacyjne Windows | Windows 11 x64 |
| Rodzaj zasilania | ATX |
| Kanały wyjścia audio | 7.1 kan. |
| Format płyty głównej | Micro ATX |
| Monitorowanie stanu komputera | Napięcie |
| Monitorowanie stanu komputera | Wentylator |
| Monitorowanie stanu komputera | Temperatura |
| Rodzina płyt z chipsetami | AMD |
| Kolor produktu | Brązowy |
| Układ audio | Realtek ALC897 |
| Układ płyty głównej | AMD B650 |
| Wysokość produktu | 35 mm |
| Głębokość produktu | 244 mm |
| Szerokość produktu | 244 mm |
| Gniazda USB 3.2 Gen 1 (3.1 Gen 1) | 2 |
| Złącze audio na przednim panelu | Tak |
| Liczba złączy wentylatorów obudowy | 2 |
| Gniazdo zasilania ATX (24-pin) | Tak |
| Ilość złączy SATA III | 4 |
| Złącze na panelu przednim | Tak |
| Złącze wentylatora procesora | Tak |
| Złącze TPM | Tak |
| Ilość gniazd USB 2.0 | 2 |
| Złącze zasilacza EPS (8-pin) | Tak |
| LED RGB | Tak |
| Złącze zasilania 12V | Tak |
| Liczba złączy zasilania EPS (8-pin) | 1 |
| Liczba złączy RGB LED | 3 |
| Liczba złączy wentylatora CPU | 1 |
| Standardy Wi- Fi | Wi-Fi 6 (802.11ax) |
| Standardy Wi- Fi | Wi-Fi 6E (802.11ax) |
| Standardy Wi- Fi | 802.11b |
| Standardy Wi- Fi | Wi-Fi 5 (802.11ac) |
| Standardy Wi- Fi | Wi-Fi 4 (802.11n) |
| Standardy Wi- Fi | 802.11g |
| Standardy Wi- Fi | 802.11a |
| Wi-Fi | Tak |
| Podstawowy standard Wi-Fi | Wi-Fi 6E (802.11ax) |
| Przewodowa sieć LAN | Tak |
| Rodzaj interfejsu sieci Ethernet | 2.5 Gigabit Ethernet |
| Wersja Bluetooth | 5.3 |
| Model kontrolera WLAN | Realtek RTL8852CE |
| Bluetooth | Tak |
| Kontroler LAN | Realtek RTL8125 |
| Typ BIOS | UEFI AMI |
| Zworka clear CMOS | Tak |
| Wersja interfejsu zarządzania pulpitem (DMI) | 2.7 |
| Waga wraz z opakowaniem | 1,2 kg |
| Wysokość opakowania | 68 mm |
| Szerokość opakowania | 270 mm |
| Głębokość opakowania | 268 mm |
| Baterie w zestawie | Tak |
| Dołączona antena | Tak |
| Dołączone śruby | Tak |
| Dołączone oprogramowanie | Norton® Internet Security (OEM version) LAN bandwidth management software |
| Usługa RAID | Tak |
| Poziomy RAID | 10 |
| Poziomy RAID | 0 |
| Poziomy RAID | 1 |
| Ilość obsługiwanych rozmiarów dysków pamięci | 6 |
| Wspierane interfejsy dysków twardych | M.2, SATA III |
| Liczba obsługiwanych HDD | 4 |
| Obsługiwane rodzaje dysków | HDD & SSD |

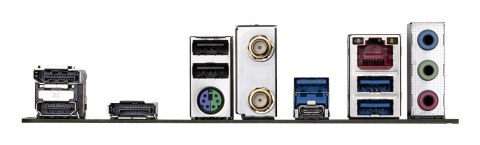

| Liczba portów PS/2 | 1 |
| Liczba portów USB 2.0 | 2 |
| Ilość portów HDMI | 1 |
| Ilość DisplayPort | 2 |
| Mikrofon | Tak |
| Wersja DisplayPort | 1.4 |
| Ilość portów USB 3.2 Gen 1 (3.1 Gen 1) Typu-A | 3 |
| Wyjścia słuchawkowe | 1 |
| Wersja HDMI | 2.1 |
| Ilość portów Ethernet LAN (RJ-45) | 1 |
| Ilość portów USB 3.2 Gen 1 (3.1 Gen 1) Typu-C | 1 |
| Wejście liniowe | Tak |
| Liczba gniazd M.2 (M) | 2 |
| Gniazda PCI Express x1 (Gen 3.x) | 1 |
| Gniazda PCI Express x16 (Gen 4.x) | 1 |
| 1. największy rozmiar klucza M.2 | 2580 |
| 2. największy rozmiar klucza M.2 | 22110 |
| 2. M.2 najwyższa generacja PCI Express | 4.0 |
| 1. M.2 najwyższa generacja PCI Express | 4.0 |
| Rodzaj baterii | Lithium-Manganese Dioxide (LiMnO2) |
| Typ obsługiwanych baterii | CR2032 |
| Ilość komór baterii | 1 |
| Waga baterii/akumulatora | 3 g |
| Waga akumulatora litowego | 0,07 g |
| Produkty na skrzynię wysyłkową (wewnętrzną) | 1 szt. |
| Kraj pochodzenia | Chiny |
| Szerokość | 76mm |
| Długość | 276mm |
| Wysokość | 275mm |
